當前位置:首頁 > 閥門種類 > 球閥 > 快裝球閥 > 方體三通快裝球閥

Q84F、Q85F方體三通快裝球閥

Q84F、Q85F方體三通快裝球閥
  • <產品信息>
  • 產品型號:Q84F、Q85F
  • 產品口徑:1/2寸-4寸
  • 壓力等級:真空~2.5Mpa
  • 產品材質:不銹鋼304/316
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供方體三通快裝球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q84F、Q85F方體三通快裝球閥介紹

    Q84F、Q85F方體三通快裝球閥是一款用于物料輸送,開關、切換控制的衛生級閥門。它的連接方式多樣,除了快裝還可選擇焊接、內外螺紋、法蘭這類連接方式。材質有不銹鋼304、不銹鋼316L,閥內密封件可以選PTFE或PPL。滅菌溫度150℃(Max20min),內表面處理Ra≥0.4-0.8um。Q84F、Q85F方體三通快裝球閥可適用于食品、飲料加工、以及制藥跟化學工業領域。方體結構可拆,維修方便。

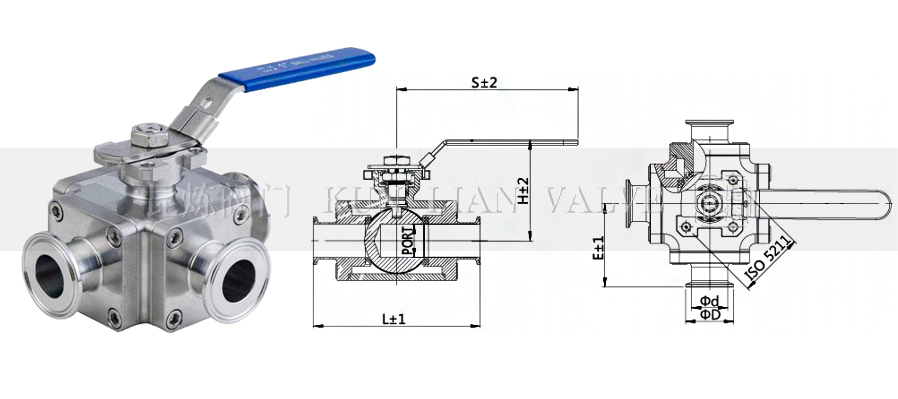

    Q84F、Q85F方體三通快裝球閥結構圖

    Q84F、Q85F方體三通快裝球閥結構圖- 上海昆煉閥門制造有限公司

    Q84F、Q85F方體三通快裝球閥尺寸

    SIZE DN L PORT d D E H S ISO5211
    1/2" DN15 110 16 12.7 25.2 73.7 89 186.5 - F04
    3/4" DN20 110 20 19 25.2 77.9 98 218 F05 F05
    1" DN25 130 25 25.4 50.5 84.4 102 218 F05 F05
    1 1/4" DN32 130 32 31.8 50.5 98.9 118.5 135 F05 F07
    1 1/2" DN40 175 38 38.1 50.5 110.7 127 135 F05 F07
    2" DN50 220 50 50.8 64 122.3 139 252 F07 F10
    2 1/2" DN65 240 65 63.5 77.5 135 165.7 252 F07 F10
    3" DN80 290 80 76.2 91 146.1 170 252 F07 F10
    4" DN100 330 100 101.6 119 164 193 600 F07 F10
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,方體三通快裝球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q84F、Q85F-方體三通快裝球閥訂貨注意事項

    獲取Q84F、Q85F-方體三通快裝球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q84F、Q85F-方體三通快裝球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
