Q84F、Q85F三通快裝球閥

<產品信息>
產品型號：Q84F、Q85F
產品口徑：DN20-DN100
壓力等級：≤0.8Mpa
產品材質：不銹鋼304/316

021-31007787
cnklfm@163.com
18121388846
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供三通快裝球閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

Q84F、Q85F三通快裝球閥介紹

Q84F、Q85F三通快裝球閥采用SUS304、316L，可以符合食品、生物領域介質的要求，其光滑、自動排空手工藝流體通道還適用于蒸汽就地清洗的需要。

三通快裝球閥是一種三通道的回轉型球閥，閥芯有L型和T型，可以符合不同的工藝要求。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

Q84F、Q85F三通快裝球閥產品說明

尺寸規格：DIN標準，3A/IDF標準，ISO標準

標準：DIN、ISO、SMS、3A、IDF等

連接：卡箍(快裝)式、對焊(焊接)式、螺紋(活接)式

材質：不銹鋼304、316、304L、316L、409L、202、321等

壁厚：SCH5S-SCH160S

適用溫度：-10°C至120°C

適用介質：水、油、氣及某些腐蝕液體

特點：外形美觀，表面平整，耐酸堿，抗防腐

工作壓力：≤0.8Mpa

范圍：食品、飲料、乳制品、啤酒

加工：可以按用戶要求來圖、來樣加工非標產品

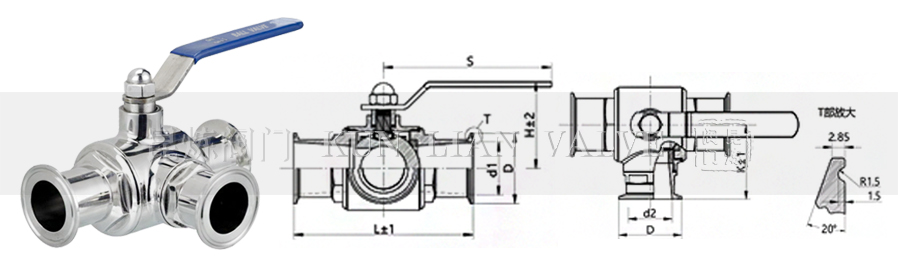

Q84F、Q85F三通快裝球閥結構圖

Q84F、Q85F三通快裝球閥結構圖- 上海昆煉閥門制造有限公司

Q84F、Q85F三通快裝球閥尺寸

SIZE	d1	d2	D	L	K	H	S
3/4"	17	17	50.5	105	50.5	56	102
1"	22	22	50.5	120	60	62	142
1 1/4"	29	29	50.5	130	66	74	142
1 1/2"	35	35	50.5	155	74	75	142
2"	47.5	42	64	168	84	88	165
2 1/4"	53	52	77.5	195	92	96	230
2 1/2"	59	67	77.5	195	111	109	230
3"	72	66	91	215	116	112	230
3 1/2"	80	80	106	230	131	129	256
4"	100	94	119	260	147	164	332

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，三通快裝球閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-31007787。

Q84F、Q85F-三通快裝球閥訂貨注意事項

獲取Q84F、Q85F-三通快裝球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

Q84F、Q85F-三通快裝球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
