Q81F-16P兩通快裝球閥采用SUS304、316L,可以符合食品、生物領域介質的要求,兩通快裝球閥其光滑,自動排空手工藝流體通道還適用于蒸汽清洗的需要。
工作壓力:1.0Mpa-1.6Mpa
工作溫度:-10℃+150℃
連接形式:卡箍快裝、法蘭
處理工藝:鏡面拋光處理
配件:0形密封卡圈2個
標準:ISO、DIN、IDF、SMS、3A等
材質:不銹鋼sus304和sus316L
質量:產品內外用拋光設備處理,達到表面要求
密封圈:EPDM、NBR、PTFE
(工業標準有:ISO、DIN、IDF、3A、SMS等)

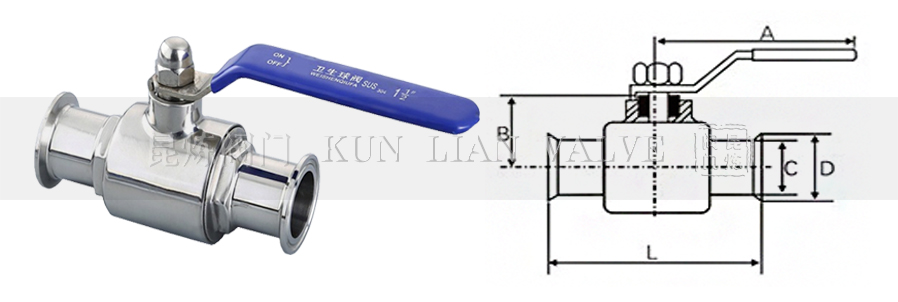

SIZE | C | D | L | B | A |
3/4" | 19 | 50.5 | 95 | 50 | 100 |
1" | 25.4 | 50.5 | 120 | 55 | 115 |
1 1/4" | 32 | 50.5 | 130 | 58 | 130 |
1 1/2" | 38 | 50.5 | 140 | 60 | 150 |
2" | 51 | 64 | 170 | 80 | 180 |
2 1/2" | 63.5 | 77.5 | 190 | 90 | 200 |
3" | 76.3 | 91 | 210 | 95 | 220 |
3 1/2" | 89 | 106 | 220 | 110 | 260 |
4" | 101.6 | 119 | 240 | 118 | 320 |
獲取Q81F-16P-兩通快裝球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q81F-16P-兩通快裝球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
